Kitchen chef fandrahoan-tsakafo robot milina fandrahoan-tsakafo nanova ny motera fisalasalana

Famaritana fohy:

800W haingam-pandeha avo lenta mivadika motera sy mpamily 35000rpm hafainganam-pandeha mixer motera fitaovana an-trano

1. Ny fahombiazan'ny rafitra avo lenta: Amin'ny haavon'ny hafainganam-pandeha midadasika, ny fahombiazan'ny ankapobeny dia farafahakeliny 10% ambony noho ny rafitra hafa mifehy ny hafainganam-pandeha, ary ny fahombiazan'ny avo dia miharihary kokoa amin'ny hafainganam-pandeha ambany sy ny entana tsy misy naoty.

2. Wide isan-karazany ny hafainganam-pandeha, asa maharitra amin'ny hafainganam-pandeha ambany: dia afaka mihazakazaka eo ambany enta-mavesatra nandritra ny fotoana ela ao amin'ny isan-karazany avy amin'ny aotra ny hafainganam-pandeha ambony indrindra, ary ny mari-pana miakatra ny maotera sy ny controller dia ambany noho ny naoty. entana.

3. Torque fanombohana avo, ambany fanombohana ankehitriny: rehefa mahatratra 150% amin'ny torque naoty ny fanombohana, dia 30% amin'ny lasantsy ihany no manomboka.

Alefaso mailaka aminay

Product Detail

Tags vokatra

Paramètre maotera

Volavola miasa	DC300V
Naoty amin'izao fotoana izao	2.8±10%A
Maximum ankehitriny	5.4A
Volonta fanombohana	DC23V~25V
fahefana nomena	700±10%W
Naoty hafainganam-pandeha	35000±10% RPM
Hery tsy miasa	<100W
isan'ny bao	2
Torque	0.2NM
fahombiazany	80%±10%
commutation	Axial CW
feo	96dB MAX, <30cm
lanja	1,68Kg
FAMOAZANA	2 ball bearings
PO	Hall sensor
hametraka	flange tendrombohitra

Rafitra maotera

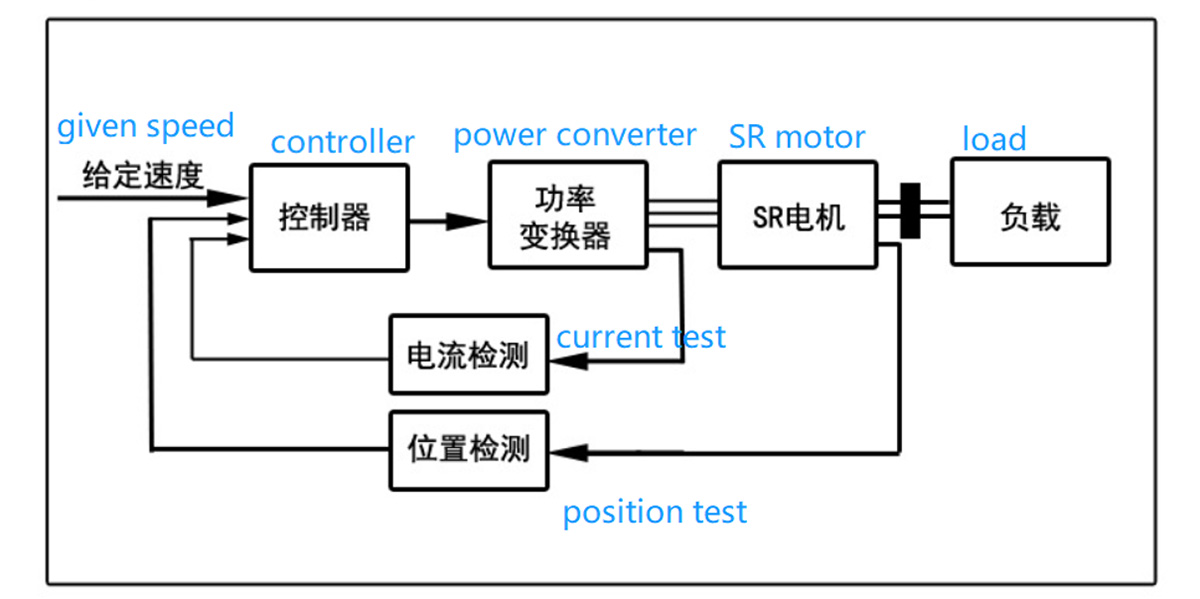

1. Ny firafitry ny switched reluctance maotera fiara rafitra
Ny rafi-pitaterana maotera mivadika (SRD) dia ahitana motera mivadika, mpanova herinaratra, mpanara-maso ary detector.

2.Motera mifindrafindra
Ny motera SR dia azo atao amin'ny sehatra tokana, dingana roa, dingana telo, dingana efatra ary dingana maromaro miaraka amin'ny isa isan-karazany, ary misy rafitra nify tokana isaky ny tsato-kazo sy rafitra nify maro isaky ny tsato-kazo, rivotra axial ny elanelana, ny elanelan'ny rivotra radial ary ny elanelan'ny rivotra axial.Firafitry ny elanelan'ny rivotra radial hybrid, ny rotor anatiny ary ny firafitry ny rotor ivelany, ny motera SR eo ambanin'ny dingana telo amin'ny ankapobeny dia tsy manana fahaiza-manao manomboka.Ny dingana maro dia mahasoa amin'ny fampihenana ny fiovaovan'ny torque, saingy mitarika ho amin'ny rafitra sarotra, fitaovana fanodinana lehibe maro ary fiakaran'ny vidiny.Amin'izao fotoana izao, ny rafitra roa-phase 6/4-pole sy ny efatra-phase 8/6-level rafitra dia be mpampiasa.

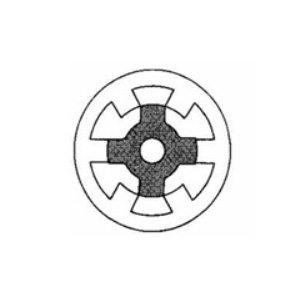

Rafitra tsy tapaka 3-phase
6/4 polar SR maotera

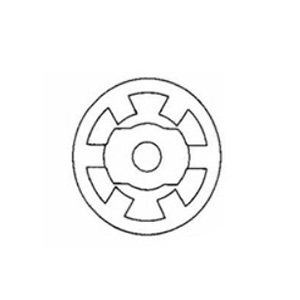

3-phase 6/2
motera SR polar

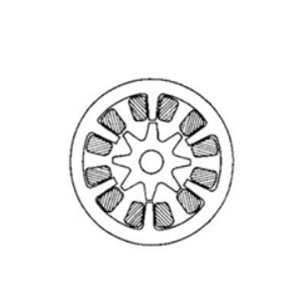

3-phase 6/8
motera SR polar

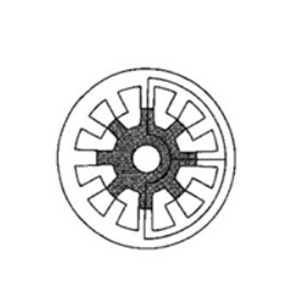

3-phase 12/8
motera SR polar

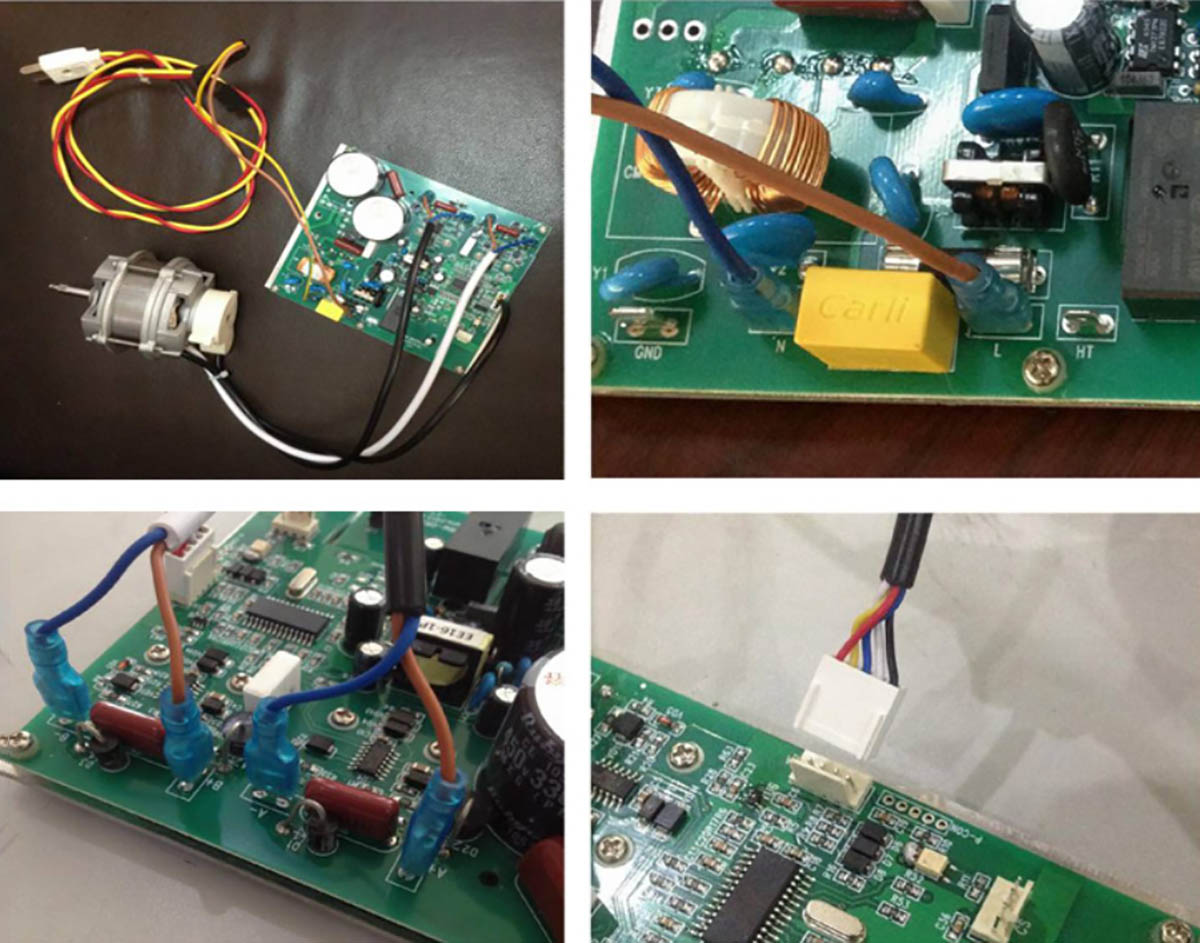

3. Diagram wiring ara-batana ny motera sy ny mpamily

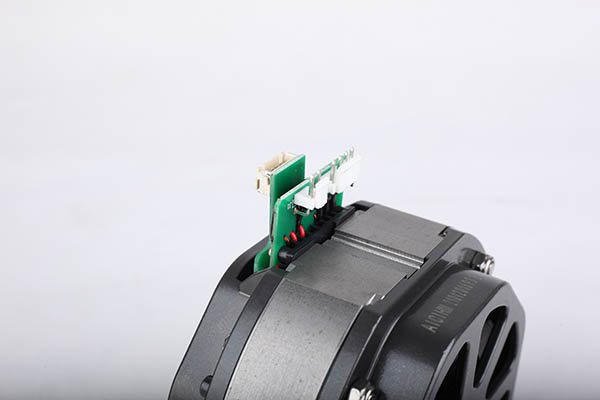

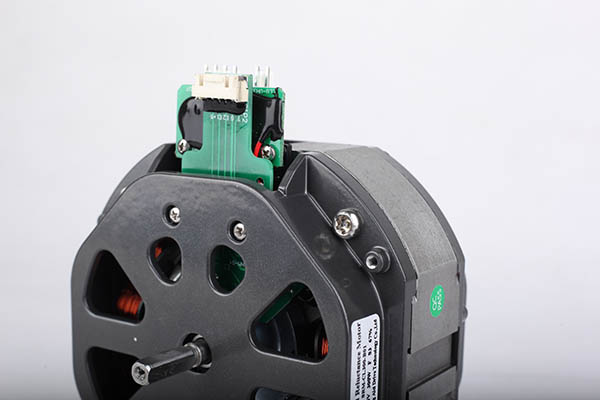

Product Photo

Wiring dingana maotera

Mainty (Brown /A+ Manga /A-), Fotsy (Brown /A+ Blue /A-), halavan'ny tariby L=380 ± 50mm
Wiring efitra:
Mena (+5V), mainty (GND), mavo (SA), manga (SB), fotsy (SC), halavan'ny tsipika L= halavan'ny tsipika L=380 ± 50mm
Fitehirizana: 5 ℃ ~ 40 ℃, hamandoana <90%
Kilasy insulation: F
Mihodina mandritra ny 3 minitra ny coil tsy misy vaky amin'ny 130% amin'ny voltase nomena.
Fiainana miasa: 2000 ora eo ambanin'ny fepetra miasa ara-dalàna.
Ny fifindran'ny axial dia tokony ho latsaky ny 0.02mm rehefa mandeha ny maotera.

Toetran'ny motera

1.Fahombiazan'ny rafitra avo lenta: Ao amin'ny fehezin'ny hafainganam-pandeha midadasika, ny fahombiazan'ny ankapobeny dia farafahakeliny 10% ambony noho ny rafitra hafa mifehy ny hafainganam-pandeha, ary ny fahombiazana avo dia miharihary kokoa amin'ny hafainganam-pandeha ambany sy ny entana tsy misy naoty.
2.Wide isan-karazany ny hafainganam-pandeha, miasa maharitra amin'ny hafainganam-pandeha ambany: Afaka mihazakazaka eo ambany enta-mavesatra nandritra ny fotoana ela ao amin'ny isan-karazany avy amin'ny aotra ny hafainganam-pandeha ambony indrindra, ary ny mari-pana miakatra ny maotera sy ny controller dia ambany noho ny naoty entana.
3.Torque fanombohana avo, ambany fanombohana: rehefa mahatratra 150% amin'ny torque voamarika ny fanombohana, dia 30% amin'ny zotra voamarika ihany no manomboka.
4. Afaka manomboka sy mijanona matetika izy io, ary mifamadika eo anelanelan'ny fihodinana mandroso sy miverina: afaka manomboka sy mijanona matetika izy io, ary mifamadika eo anelanelan'ny fihodinana mandroso sy miverina matetika.Rehefa misy vondrona braking ary mahafeno ny fepetra takian'ny fotoana ny herin'ny braking, dia mety hahatratra in-1,000 mahery isan'ora ny fiatoana fiatoana sy mandroso.
5. Fahafahana mahery vaika be loatra: rehefa lehibe lavitra noho ny enta-mavesatra ny entana mandritra ny fotoana fohy, dia hihena ny hafainganam-pandeha, ho tazonina ny herin'aratra ambony indrindra, ary tsy hisy trangan-javatra tafahoatra.Rehefa miverina amin'ny ara-dalàna ny entana dia miverina amin'ny hafainganam-pandeha napetraka.
6.Ny tanjaky ny mekanika sy ny fahamendrehana dia ambony noho ny karazana motera hafa.Ny rotor dia tsy manana andriamby maharitra ary mety manana fiakarana ambony kokoa azo ekena.
